高壓電機水電阻啟動柜的結構組成及工作原理圖

發布時間：2020-11-13

瀏覽量：0

發布人：未知

分享到

高壓電機水電阻啟動柜,高壓液阻啟動柜，高壓水阻柜是近年來運用非常廣泛的型電機起動設備，也是目前較為理想的電機起動設備。液體電阻，就是在電機定子回路（籠型電機）或轉子回路（對繞線電機）中串入一特制可控液態電阻，電機在起動過程中液態電阻的動、定極板之間的距離按預定設置自動改變，阻值呈無級平滑減小，直至阻值接近為零，起動結束后，液阻自動切除，電動機投入正常運行，可以連續起動3-5次。

高壓電機水電阻啟動柜主要結構組成：水箱、極板（分動極板及靜極板）、傳動機構、限位機構（行程開關）及相關電器元件，如繼電器（或PLC）、時間繼電器、接觸器、按鈕、指示燈等狀置構成，主要適用于400V、3KV、6KV、10KV各個電壓等級，功率范圍從500KW-30000KW，與頻敏電阻、變頻器、電抗器等其它起動方式相比，具有起動功率因數高（因是阻性負載）、造價低、維護簡單等特點，至低可將電機啟動電流限制在額定電流的1.3倍，有效減小電機啟動對電網的沖擊，因而在近年來使用較為廣泛。

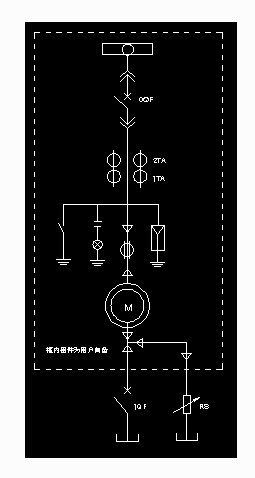

高壓電機水電阻啟動柜的工作原理圖，如下圖所示：

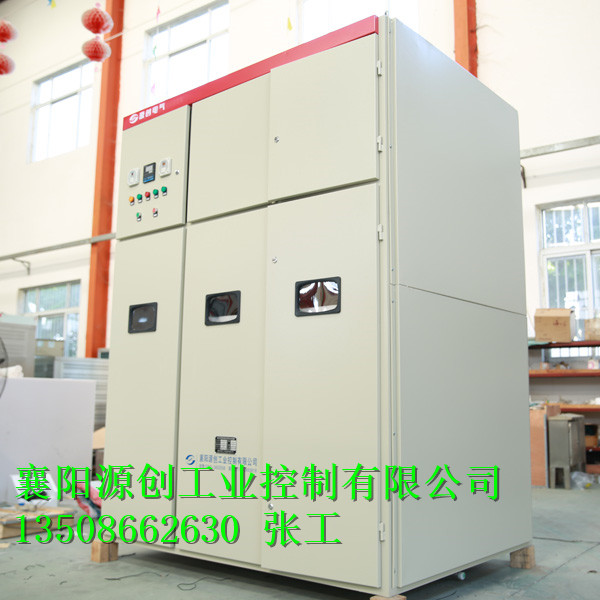

高壓電機水電阻啟動柜,高壓液阻啟動柜,高壓水阻柜生產廠家襄陽源創工業控制有限公司一家專業研發，生產，銷售，服務和培訓于一體的高低壓成套電氣設備公司，可以根據各位客戶需求，特殊定制符合您使用的柜體。感謝各位新老客戶對我們工作的支持和對高低壓成套電氣設備質量，服務，售后的信賴！襄陽源創會一如既往的為您提供性價比高的產品來為您的事業保駕護航！選擇襄陽源創，后顧無憂,咨詢熱線:13508662630張工微信同號！
