一，高壓開關柜是什么？

高低壓開關柜顧名思義就是接高壓或低壓線纜的設備，一般供電局、變電所都是用高壓柜，然后經變壓器降壓再到低壓柜，低壓柜再到各個用電的配電箱，里面無非就是把一些開關斷路器之類保護器件組裝成一體的電氣設備。

二，高壓開關柜正常使用條件

2.1、環境溫度：周圍空氣溫度不超過40℃（上限），一般地區為－5 ℃（下限），嚴寒地區可以為－15 ℃ 。環境溫度過高，金屬的導電率會減低，電阻增加，表面氧化作用加劇；另一方面， 過高的溫度，也會使柜內的絕緣件的壽命大大縮短，絕緣強度下降。反之，環境溫度過低，在絕緣件中會產生內應力，會導致絕緣件的破壞。

2.2、海拔高度：一般不超過1000米。對于安裝在海拔高于1000米處的設備，外絕緣的絕緣水平應將所要求的絕緣耐受電壓乘以修正系數Ka［ka＝1÷（1．1－H×10－4［x1］ ）］來決定。由于高海拔地區空氣稀薄，電器的外絕緣易擊穿，所以采用加強絕緣型電器，加大空氣絕緣距離，或在開關柜內增加絕緣防護措施。

2.3、環境濕度：日平均值不大于百分之95，月平均值不大于百分之90。

2.4、地震烈度：不超過8度。

2.5、其它條件：沒有火災、爆炸危險、嚴重污染、化學腐蝕及劇烈振動的場所。

三，高壓開關柜中PT柜和計量柜的作用

高壓開關柜中PT柜的作用：

1、電壓測量，提供測量表計的電壓回路

2、可提供操作和控制電源

3、每段母線過電壓保護器的裝設

4、繼電保護的需要，如母線絕緣、過壓、欠壓、備自投條件等等。

高壓開關柜中計量柜有兩個作用：

5、就是對用電的計量，一般這個計量柜由電力部門管理。

6、母線下降，一般電纜進線到進線隔離柜后，母線到了柜子上部，到計量柜再從上部到下部，下部到進線（斷路器）柜的下進線，然后到上部。

四，高壓開關柜中PT柜和計量柜的區別：

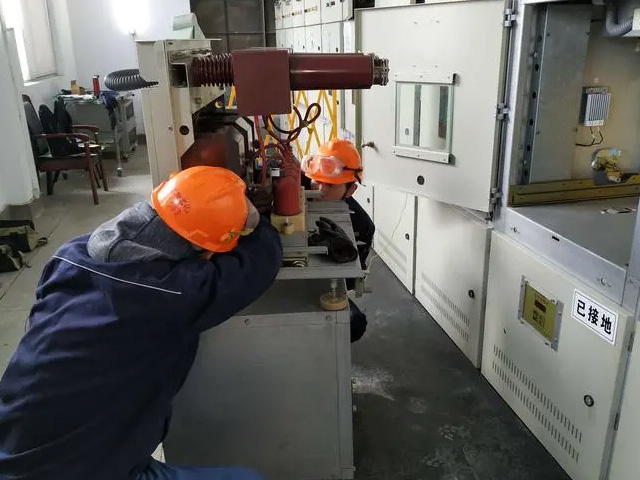

1、PT柜是有手車的。計量柜分地區，有的地區沒手車，有的地方有手車。比如安徽得潤電氣kyn28高壓開關柜就有手車。

2、PT柜有避雷器，放在手車?yán)锘蛘吖窈蟆Ｓ?jì)量柜沒有避雷器。

3、PT柜沒有帶電顯示、計量柜有帶電顯示器。

4、計量柜有電流互感器，PT沒有。

5、計量柜一般都作為計量出線柜或者計量聯絡柜。PT柜一般在進線柜后、饋線柜前，只有主母線穿過，不做出線使用。

常見高壓開關柜區別

1、安裝的地點不同

開關柜并排一組安裝在室內，主要是在變電站的饋出線上或者線路終端開閉所。

環網柜大多安裝在戶外街道兩側的路邊，在沒有辦法蓋房子的地點代替了開閉所。

2、柜體的結構和功能不同

開關柜體積大功能結構比較復雜，往往是以組合結構的形式出現。而且開關柜的分?jǐn)嘟Y(jié)構是斷路器，安全機構是隔離開關和接地刀閘搭接接地線。

環網柜體積小結構簡單，以手動操作的負荷開關為主。電纜接線連接方便，不帶隔離開關，在開關分閘的情況下可以合上接地刀閘搭接柜體的接地線。

3、操作票和工作流程不同

開關柜在線路出現故障時可以按照預先設定的保護參數自行跳閘，能夠快速分?jǐn)嗑€路故障，保護電氣設備不受到更多的損壞。也可以手動操作開關柜分閘，停止整條線路的供電。

環網柜采用負荷開關加熔絲筒的結構，遇到大的故障電流時不會自己跳閘，以直接熔斷保險絲停中斷線路供電。只有按照操作工作票的規定采用手動分合閘。

4、在配電網線路管理上的作用不同

開關柜在配電網絡供電系統管理中起到快速保護作用，各種保護參數的整定是一項非常重要的任務，在線路運行方式和線路結構發生變動后，就要重新及時修正保護參數，防止開關柜發生拒動和誤動作現象。

環網柜主要起到調整線路結構、合理均勻的分配線路負荷作用。在供電區域增加備用線路，環網柜起到線路熱備份的作用。

5、環網柜與智能開關柜

城市中心區域供電負荷密度已經很高，供電線路走線復雜，如何提高供電的安全可靠性就要增加主干線路開關，架設多聯絡形式的線路分支，配電網的網絡拓?fù)浣Y(jié)構，實現供電線路的網絡化結構布局。

五，總結

提高配電網的調度管理的運行。在這種新的業務需求下，只能運用先進的電子技術改造環網柜，提升開關柜的技術水平。改造后的智能化開關柜可以檢測配電網的實時狀態、開關設備的分合閘運行狀況、線路實時電流負荷情況等電網信息，同時又能在線檢測發現故障，并進行故障定位和及時報警等一系列動作，對于電網企業提高供電的安全可靠性具有非常重要的意義。
