在選購電流互感器配件時，我們通常會考慮選多大容量及參數值最合適，因?yàn)槊颗_(tái)設備所要求的容量參數不一樣，所以其電流互感器容量參數也會有所不同，那么我們應該怎樣選擇電流互感器容量呢？介紹以下幾點方法，希望能夠幫助到大家。

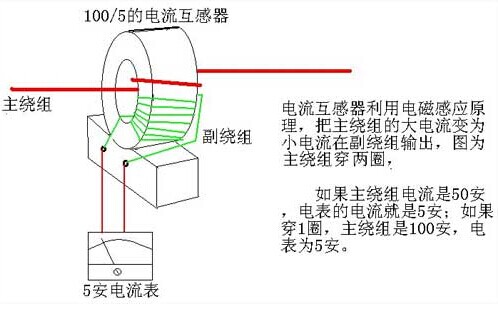

電流互感器外形結構圖

電流互感器的選擇方法：
一．電流互感器額定電壓的選擇
電流互感器額定電壓不小于裝設點線路額定電壓即電流互感器的額定一次電壓應等于或大于回路的額定一次電壓，絕緣水平應滿足有關標準。
二．根據一次負荷計算電流IC選擇電流互感器變比;
1、電流互感器額定一次電流
電流互感器的額定一次電流（Ipn）應根據其所屬一次設備負荷的額定電流或最大工作電流選擇，并應能承受該回路的額定連續熱電流（Icth）、額定短時熱電流（Ith）及動穩定電流（Idyn）。
同時，額定一次電流的選擇，應使得在額定變流比條件下的二次電流在正常運行和短路情況下，滿足該回路保護裝置的整定值選擇性和準確性要求或滿足計量及測量準確性要求
額定一次電流（Ipn）的標準值為：10、12.5、15、20、25、30、40、50、60、75以及它們的十進位倍數或小數。
電流互感器變比選擇
電流互感器一次額定電流I1n和二次額定電流I2n之比，稱為電流互感器的額定變流比，Ki=I1n/I2n≈N2/N1。 式中，N1和N2為電流互感器一次繞組和二次繞組的匝數。 電流互感器一次側額定電流標準比(如20、30、40、50、75、100、150(A)、2Xa/C)等多種規格，二次側額定電流通常為1A或5A。其中2Xa/C表示同一臺產品有兩種電流比，通過改變產品頂部?jī)?chǔ)油柜外的連接片接線方式實現，當串聯時，電流比為a/c，并聯時電流比為2Xa/C。一般情況下，計量用電流互感器變流比的選擇應使其一次額定電流I1n不小于線路中的負荷電流(即計算IC)。如線路中負荷計算電流為350A，則電流互感器的變流比應選擇400/5。保護用的電流互感器為保證其準確度要求，可以將變比選得大一些。
三．根據二次回路的要求選擇電流互感器的準確度并校驗準確度;
額定二次電流及負荷
1 .額定二次電流
電流互感器額定二次電流（Isn）有1A和5A兩類。對于新建發電廠和變電所，各級電壓的電流互感器額定二次電流宜統一選用1A，以減輕電流互感器二次負荷，二次電纜截面可減小，節約投資。如擴建工程原有電流互感器采用5A時，額定二次電流可選用5A。
一個廠站內的電流互感器額定二次電流允許同時采用1A和5A。但同一電壓等級的電流互感器的額定二次電流一般采用相同電流值。
2. 二次負荷
電流互感器的二次負荷可用阻抗Zb (Ω)或容量Sb (VA)表示。二者之間的關系為：
當電流互感器額定二次電流Isn為5A時，數值Sb＝25Zb ，當電流互感器額定二次電流Isn為1A時， Sb＝Zb。
保護用電流互感器的準確級和允許極限電流，都與二次負荷有關，需要合理選擇二次負荷額定值并進行相應的驗算。
由于電子式儀表和微機繼電保護的普遍應用，互感器額定二次電流廣泛采用1A，以及保護和控制下放就地等因素，二次回路負荷大大降低，相應的電流互感器二次負荷也宜選用較低的額定值，以便降低造價和改善其結構及性能（如采用倒立式結構）。
電流互感器的二次負荷額定值（Sbn，以VA表示）可根據需要選用2.5、5、7.5、10、15、20、30、40VA。在某些特殊情況，也可選用更大的額定值。
電流互感器準確度選擇及校驗
所謂準確度是指在規定的二次負荷范圍內，一次電流為額定值時的最大誤差。我國電流互感器的準確度和誤差限值如表1所示，對于不同的測量?jī)x表，應選用不同準確度的電流互感器。
準確度選擇的原則：計費計量用的電流互感器其準度為0.2～0.5級;用于監視各進出線回路中負荷電流大小的電流表應選用1.0—3.0級電流互感器。為了保證準確度誤差不超過規定值，一般還校驗電流互感器二次負荷(伏安)，互感器二次負荷S2不大于額定負荷S2n，所選準確度才能得到保證。準確度校驗公式：S2≤S2n。
二次回路的負荷l：。取決于二次回路的阻抗Z2的值，則：
S2=I2n2|Z2|≈I2n2(∑|Zi|+ RWl+RXC)
或S2V1≈∑Si+I2n2(RWl+RXC)
式中，Si、Zi為二次回路中的儀表、繼電器線圈的額定負荷和阻抗，RXC為二次回路中全部接頭、觸點的接觸電阻，一般取0.1Ω，RWL為二次回路導線電阻，
計算公式化為：RWL=LC/(r×S)。
式中，r為導線的導電率，銅線r=53m/(Ωmm2)，鋁線r=32m(Ωmm2)，S為導線截面積(mm2)，LC為導線的計算長度。
設互感器到儀表單向長度為L(zhǎng)1，
則：
L1互感器為星形接
LC=L1兩相V形接線
2L1一相式接線
繼電保護用的電流互感器的準確度常用的有5P和l0P。保護級的準確度是以額定準確限值一次電流下的最大復合誤差ε%來標稱的(如5P對應的ε%= 5%)。所謂額定準確限值一次電流即一次電流為額定一次電流的倍數(n=I1/I1n)，也稱為額定準確限值系數。即要求保護用的電流互感器在可能出現的范圍內，其最大復合誤差不超過ε%值。
四．校驗動穩定度和熱穩定度。

在實際選購中，電流互感器的選擇，尤其是電流互感器變比的選擇都非常重要， 關乎設備的正常運行，只有選擇正確，設備才能正常運行和使用。
