成套開關柜主要，由高壓斷路器、負荷開關，接觸器、高壓熔斷器，隔離開關、接地開關，互感器、變壓器，以及控制、測量，保護、調節裝置，內部連接件、輔件，外殼和支持件等組成的，成套配電裝置，高壓成套開關設備等產品的生產，下面，小編就帶你了解高壓成套開關設備。

高壓開關設備其內部空間，空氣或復合絕緣材料作為，緣和滅弧介質，用作接受和分配電網的電能。或用作對高壓用電設備的保護和控制。

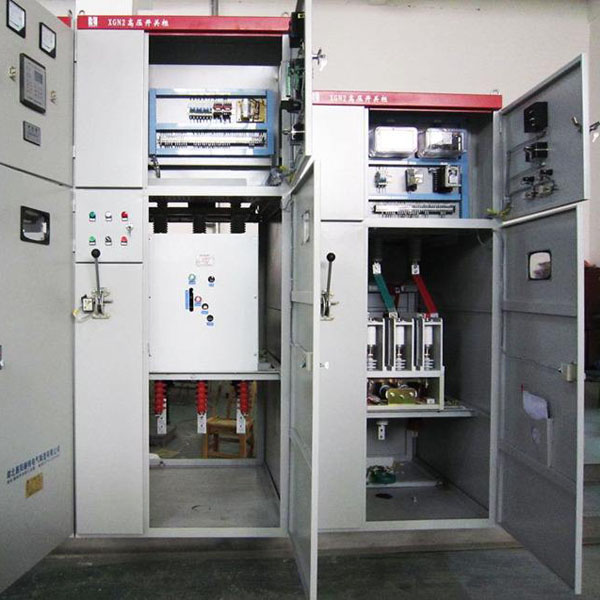

10KV高壓開關柜常用，型號有kyn28-12中置式高壓開關柜，XGN2-12固定式高壓開關柜，兩者的主要區別在于高壓斷路器，的在開關柜中的位置，KNY28中斷路器為中置式即小車式，XGN2-12的斷路器為固定式，不可拉出操作。還有HXGN環網柜，也屬于10Kv開關柜中常見的柜型。這三種柜型，HXGN和XGN1-12多用于戶外的箱變中，而KNY28-12則多見于有戶內的配電室內。

高壓開關柜中，高壓斷路器是整個開關柜，中的重要組成部分，它和負荷開關，隔離開關，接地開關同屬于高壓開關電器。高壓開關電器是指用于電力系統發電，輸電、配電、電能轉換和消耗中起通斷，控制或保護等作用，電壓等級在3.6kV~550kV的電器產品，主要包括高壓斷路器，高壓隔離開關與接地開關，高壓負荷開關，高壓自動重合與分斷器，高壓操作機構等幾大類。

常見的10KV高壓開關柜，由高壓斷路器，綜合保護器，高壓帶電顯示器，接地刀開關，高壓電流互感器，電壓互感器，零序互感器。加上一些常見的旋鈕，轉換開關，電流表等組成。

開關柜為什么叫成套配電裝置。

       我們常見的低壓配電柜，高壓配電柜其實并不是單，單指配電柜本身，它實際上是我們俗稱的成套設備，其實這種叫法是不準確的，學名應該是“成套配電裝置”。那么什么是成套配電裝置，它有哪些特點呢，下面就讓小編告訴你吧。

什么“成套配電裝置”。

       開關柜（又稱成套開關或成套配電裝置），它是以斷路器為主的電氣設備，成套配電裝置是制造廠成套供應的設備，由制造廠預先按照主接線的要求，將每一回路的電氣設備高低壓電器，（包括控制電器、保護電器，測量電器、如斷路器、隔離開關，互感器等）以及母線，載流導體、絕緣子等，裝配在封閉或半封閉的金屬柜中，構成個單元電路分柜，此單元電路分柜成為成套配電裝置。安裝時，按主接線方式，將各單元分柜（又稱間隔）組合起來，就構成整個配電裝置。

在電器成套設備中把母線，隔離開關（高壓），刀開關（低壓）、斷路器（空氣開關），電壓互感器、電流互感器，電力變壓器、交流接觸器，保護繼電器（熱繼電器），避雷器等組成的設備叫一次設備。由它們按照原理關系所組成的，回路稱為一次回路或一次方案圖。

為了使一次系統能安全可靠，穩定地運行，隨時監視一次系統運行狀態，同時能隨時控制一次系統所必須，配備許多其他電器元件及設備。

       成套設備主要分為，0.4kV、0.69KV、1.2KV低壓開關柜，3.6KV、7.2KV、12KV、24KV中壓開關柜，（目前發展趨勢）、40.5KV高壓開關柜，動力箱（柜）、照明箱、控制箱（柜、臺），保護屏、直流屏等。

       高壓開關設備，主要用于發電、輸電，配電和電能轉換的高壓開關，以及和控制、測量，保護裝置、電氣聯結（母線），外殼、支持件等組成的總稱。

防護等級：外殼，隔板及其他部分防止人體接近，帶電部分和觸及運動部件以及防止，外部物體侵入內部設備的保護程度。

        成套配電裝置的特點。

1、成套設備有金屬外殼，（柜體）的保護，電氣設備和載流導體不易積灰，便于維護，特別是對外處的污穢地區時更為突出。

2、成套設備易于實現系列化，標準化、具有裝配質量好，速度快、運行可靠性高的特點。由于進行定型設計和制作生產，所以其結構緊湊、布局合理，縮小了體積和占地面積，降低了造價。

3、成套設備的電器安裝，線路敷設與變配室的施工，是分開進行的，縮短了基建的時間。

         產品型號主要有如下三大類。

1、低壓類，PGL（不推薦使用），GGD（安全可靠且性價比高，所以被廣泛應用），BFC（不推薦使用）、GCL（K），（不推薦使用），GBD、GCS（森源設計），MNS（ABB技術）。

2、中高壓類：GG-1A（F），（不推薦使用），XGN2-12（不推薦使用），KYN1-12（不推薦使用），JYN2,6-12（不推薦使用）、HXGN-12（F），XGN15-12（SF6）、KYN18-12，KYN28-12（目前市場上主流產品），KYN□-24（正在成為發展趨勢），JYN1-40.5（不推薦使用），XGN□（JGN□）-40.5（不推薦使用），KYN61-40.5（目前市場上主流產品），KYN96-40.5；

3、箱變類：YBM□-12（24、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV中壓開關站、35KV高壓開關站。



       通過成套配電設備的這些優點，體現了成套配電設備廠家存在的意義。而且成套配電設備廠家將生產電器，柜體、零部件、線路等等的，廠家緊密的聯系在一起，使得整個電氣行業成為一個完整成熟的產業鏈，成套配電設備廠家是很重要的紐帶哦。
