高壓固態軟起動器又稱中高壓固態軟起動器（Medium、High-voltage solid-state soft starter），是一種新型的中高壓電機軟起動器，主要適用于10KV以下的中高壓交電動機，采用先進DSP控制技術、電力電子技術及它的主要構成是串接于電源與被控電機之間的三相反并聯閘管及其電子控制電路。運用不同的方法，控制三相反并聯閘管的導通角，使被控電機的輸入電壓按不同的要求而變化，就可實現不同的功能。

性能特點

采用原裝進口串聯用晶閘管及專業絕緣材料與現代電力電子控制技術相組合，專業設計制造。適合大中型電動機特性和特點得高壓固態軟起動裝置。

可靠性高：裝置的主要電路采用組件式結構，模塊化安裝方式。具有多重過電壓吸收、保護技術。對瞬態的dv/dt、雷電沖擊電壓、操作波過電壓、暫態過渡過程進行多層限幅鉗位。對di/dt、閥開通過程均壓、閥關斷過程的均壓都有獨特的措施和方法。

強弱電間隔離完善：系統強弱電間采用高抗干擾的數字式觸發器與光纖隔離或CT隔離傳輸技術配套，避免了強弱電間相互干擾，使得裝置的高壓性能與低電壓裝置一樣安全可靠。

獨特的故障檢測回報和判斷系統，能夠迅速將檢測結果傳遞到控制電路，聲光報警并隨時采取相應的措施來防止故障擴大。

高壓軟起動器具有>96%高效率（可達97%）遠比其它軟起動器效率高得多。

多種完善的保護功能：短路、過流、限流、過壓、欠壓、過負載、缺相、三相電流不平衡、過熱、通信故障等各種故障狀態報警及時處理保護保護軟起動器及電機。

獨特的散熱及設計使晶閘管部件得到有效冷卻。

任意可選的多種軟起動功能，包括標準軟起、恒流軟起動、雙電壓斜波起動，帶突跳功能軟起動等。

具有體積小，功耗低，高靈敏度、無觸點、安裝方便等特點。

使用條件

環境溫度： -40℃～+50℃

空氣相對溫度不超過90%

海拔高度不超過2000m(海拔超過2000m上可根據具體工況特殊設計)

最高工作電壓不超過額定電壓的110%

電源頻率：50Hz/60Hz+2Hz

應用行業

水泵：利用泵控制功能，在起動和停止時，減少液流沖擊所產生的泵流水錘現象，節省了系統維修費用；

球磨機：利用電壓斜坡起動，減少齒輪轉矩的磨損，減少維修工作量延長使用壽命；

風機：利用固態軟起動器取代了傳統起動器，減少皮帶磨損和機械沖擊；

壓縮機：利用限流，實現了平滑起動，降低電機溫升；

破碎機：利用堵轉保護和快速保護，避免機械故障和阻塞造成電動機過熱而燒毀；

輸送機械：利用軟起動和軟停機控制，實現平滑漸進的起動過程和平滑減速的停車過程，避免了因沖擊而對物料和設備造成的損傷。

產品結構

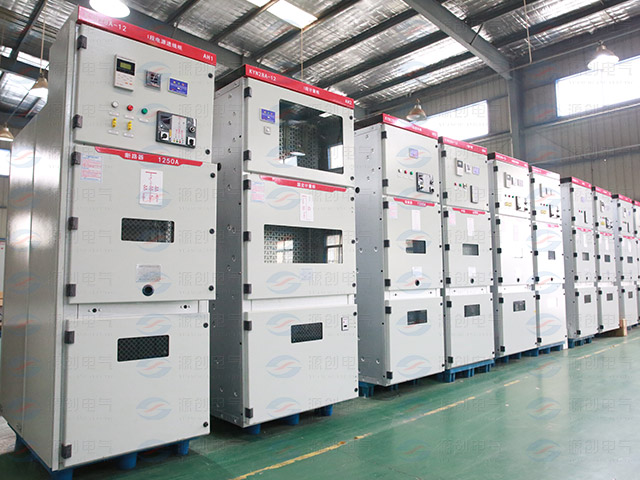

高壓固態軟起動裝置設計為kyn28柜式結構。堅固牢靠。柜體設計為柜底進出線方式，可并柜，在投入運行前，只需要將高壓固態軟起動裝置串聯接入高壓開關柜和高壓電動機之間即可。

高壓固態軟起動裝置主要一次器件包括真空交流接觸器或真空斷路器、串聯晶閘管模塊、過電壓保護器、高壓電流互感器、高壓電壓互感器、軟起動控制器、電源模塊等。啟動裝置內部結構簡單，各部分模塊化，維護檢修簡單方便。 高壓固態軟起動柜結構設計緊湊合理，維護方便。柜體尺寸可以根據用戶要求做適當調整。
